眼图测试(图文)

时间:2024-10-11 22:02:14 来源:泰标检测 点击:

眼图测试(Eye Diagram Test)是一种常见的信号完整性分析方法,主要用于评估高速数字信号的质量和稳定性。通过眼图测试可以判断信号在传输过程中是否出现畸变,是否能够正确解码,以及信号抖动(jitter)和噪声(noise)的情况。

眼图测试的原理

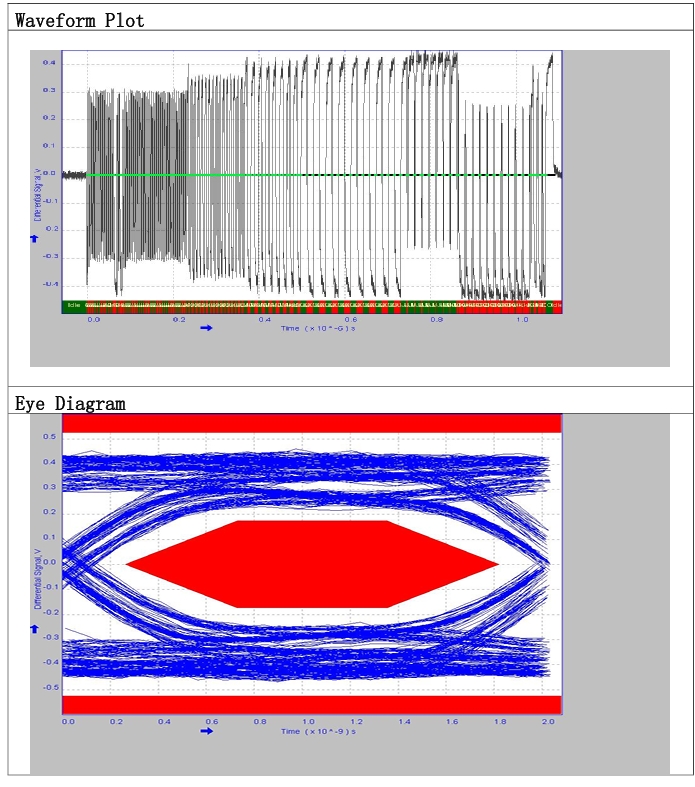

眼图是通过将多次采样的波形叠加在一起得到的,从而可以直观地观察信号在一个周期内的重叠波形。理想情况下,眼图中间会形成一个“眼睛”形状,这个“眼睛”越开阔,说明信号质量越好。

眼图的关键参数

  1. 眼开度(Eye Opening):眼图中心的开口大小。眼开度越大,说明信号噪声和抖动越小,误码率也越低。
  2. 眼高(Eye Height):指眼图中开口的垂直高度。眼高越大,信号的幅度噪声越小。
  3. 眼宽(Eye Width):指眼图中开口的水平宽度。眼宽越大,信号的时间抖动越小。
  4. 过冲(Overshoot)和下冲(Undershoot):信号幅值超过设定的范围,可能影响信号解码的准确性。

眼图测试的作用

  • 分析信号完整性:用于识别信号中的抖动和噪声,优化传输系统。
  • 误码率评估:眼图开度和眼宽与误码率密切相关。
  • 抖动分析:帮助了解信号传输中的时序问题。

如何进行眼图测试

  1. 使用高速示波器采集信号。
  2. 将采集到的信号数据叠加显示成眼图。
  3. 分析眼图的开度、眼高、眼宽和抖动情况。

眼图测试广泛应用于高速串行接口(如USB、HDMI、PCIe等)的设计和验证阶段,帮助工程师优化电路和系统的信号传输性能。
